Connecteurs photovoltaïques

Un connecteur photovoltaïque encore appelé connecteur PV est un accessoire utilisé dans le raccordement de systèmes photovoltaïques. Notre connecteur pour équipement solaire est une solution à la fois fiable, robuste et concurrentielle. Il est conçu de façon optimisée afin d'empêcher des dommages aux panneaux solaires. Dotés d’une installation facile et pratique avec un boîtier capable de résister aux environnements difficiles, nos connecteurs PV fournissent une connexion CC haute tension, un courant élevé et une faible résistance.

Betteri est un concepteur et producteur spécialisé dans les connecteurs PV AC / DC de grande performance pour panneaux photovoltaïques. Nous réalisons des systèmes photovoltaïques intégrés (BIPV) et des micro-onduleurs intégrant une solution de connexion cohérente et pratique.

Caractéristiques
    1. Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)
      1. Tension nominale: 1000V
      2. Courant nominal: 30A
      3. Résistance de contact: ≤0.5mΩ
      4. Endurance mécanique: ≥250 fois
      5. Indice d'étanchéité: IP67 (1M，1H)
      6. Indice d'inflammabilité: UL94-V0
      7. Calibre du fil applicable: 2.5/4.0/6.0mm2
      8. Diamètre extérieur du câble (OD): 5-6.8mm
    1. Connecteur photovoltaïque BC03B (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03B (Coupleur de câble femelle et mâle)
      1. Tension nominale: 1000V
      2. Courant nominal: 30A
      3. Résistance de contact: ≤0.5mΩ
      4. Endurance mécanique: ≥250 fois
      5. Indice d'étanchéité: IP67 (1M，1H)
      6. Indice d'inflammabilité: UL94-V0
      7. Calibre du fil applicable: 2.5/4.0/6.0mm2
      8. Diamètre extérieur du câble (OD): 5-6.8mm
    1. Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)
      1. Courant nominal: 30A(TUV), 40A(CSA)
      2. Tension nominale: 1000V DC(TUV), 600/1000V DC(CSA)
      3. Résistance d’isolation: ≤0.5mΩ
      4. Résistance d’isolation: ≧400MΩ
      5. Tension nominale de tenue aux impulsions: 6000V
      6. Catégorie de surtension: Ⅲ
      7. Degré de pollution: 2
      8. Indice d’étanchéité: IP67(accouplé)
    1. Connecteur photovoltaïque BC03C (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03C (Coupleur de câble femelle et mâle)
      1. Tension nominale: 1500V DC TUV
      2. Courant nominal: 30A
      3. Résistance de contact: ≤0.5mΩ
      4. Endurance mécanique: ≥250 fois
      5. Indice d'étanchéité: IP67 (1M，1H)
      6. Indice d'inflammabilité: UL94-V0
      7. Calibre du fil applicable: 2.5/4.0/6.0mm2
      8. Diamètre extérieur du câble (OD): 5-6.8mm
      9. Système de verrouillage: Encliquetage
    1. Connecteur photovoltaïque BC03D (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03D (Coupleur de câble femelle et mâle)
      1. Tension nominale: 1500V DC TUV
      2. Courant nominal: 30A
      3. Résistance de contact: ≤0.5mΩ
      4. Indice d'étanchéité: IP67 (1M，1H)
      5. Indice d'inflammabilité: UL94-V0
      6. Calibre du fil applicable: 2.5/4.0/6.0mm2
      7. Diamètre extérieur du câble (OD): 5-6.8mm
      8. Système de verrouillage: Encliquetage
    1. Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)
      1. Courant nominal: 30A(TUV), 35A(CSA)
      2. Tension nominale: 1100V DC(TUV, CSA)
      3. Résistance de contact: ≤0.5mΩ
      4. Résistance d’isolation: ≧400MΩ
      5. Tension nominale de tenue aux impulsions: 6000V
      6. Catégorie de surtension: Ⅲ
      7. Degré de pollution: 2
      8. Indice d’étanchéité: IP67(accouplé)
    1. Connecteur photovoltaïque - avec Câble (Coupleur de câble femelle et mâle)
    2. Connecteur photovoltaïque - avec Câble (Coupleur de câble femelle et mâle)
      Nos connecteurs photovoltaïques DC avec câbles ont été certifiés conformément aux normes EN, TUV ou UL. Conçus pour les systèmes d'énergie solaire 1500 VDC, ils réalisent une connexion fiable entre les panneaux solaires, les onduleurs, les boîtes de jonction et les contrôleurs de puissance. Ils sont fournis avec des câbles solaires de longueur et couleur personnalisables.
      Betteri peut personnaliser vos connecteurs et câbles solaires afin de répondre à tous vos besoins de projets photovoltaïques et garantir une connexion fiable et stable entre toutes les unités du système d'énergie solaire.
Connecteur AC
    1. Connecteur circulaire BC01 (Trois broches)
    2. Connecteur circulaire BC01 (Trois broches)
      1. Gamme de puissance: 1000w-5000w, monophasé
      2. Tension nominale: 250v/350V AC (CSA) 250V AC (TUV)
      3. Courant nominal: 25A (4mm2), courant maximum: 30A（4mm2）
      4. Noyaux d'électrode: 2+PE
      5. Indice d'étanchéité: IP68 (1.5m, 24h)
      6. Calibre du fil applicable: 2.5/4.0mm2 Diamètre extérieur du câble (OD): 10-13mm
    1. Connecteur circulaire BC02 (Cinq broches)
    2. Connecteur circulaire BC02 (Cinq broches)
      1. Gamme de puissance: 20kw-30kw, triphasé
      2. Tension nominale: 690V (TUV)
      3. Courant nominal: 50A（10mm2）
      4. Noyaux d'électrode: 4P+PE
      5. Résistance de contact: ≤5mΩ
      6. Indice d'étanchéité: IP67 (1m, 30m)
      7. Calibre du fil applicable: 4-16mm2
      8. Diamètre extérieur du câble (OD): 15-24mm
      9. Température nominale: -40℃~+85℃

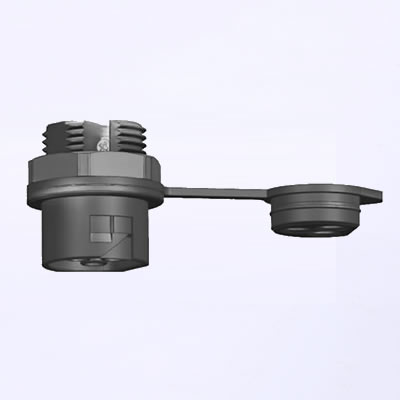

    1. Connecteur Solaire à Trois Broches BC05A
    2. Connecteur Solaire à Trois Broches BC05A
      1. Numéro de code PIN: 2P+PE
      2. Courant nominal du câble principal: 40A (Utilisation de câble en cuivre10AWG/6mm²)
      3. Tension nominale du câble principal: 300V
      4. Courant nominal du câble de dérivation: 12A (Utilisation de câble en cuivre 16AWG/1.5mm²)
      5. Tension nominale du câble de dérivation: 300V
      6. Résistance de contact: ≤5mΩ
      7. Tension de tenue à la fréquence de puissance: 1500V AC
      8. Catégorie de surtension: Ⅲ

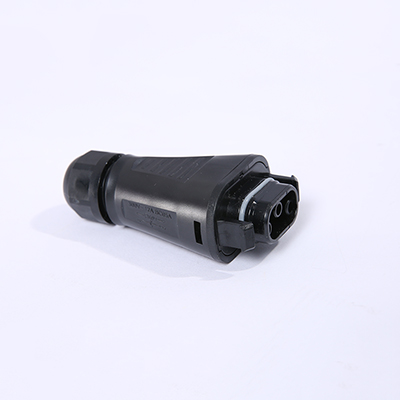

    1. Connecteur en T BC05A-M
    2. Connecteur en T BC05A-M
      1. Courant nominal: 12A
      2. Tension nominale: 300V
      3. Classe de protection: IP68
      4. Classe de flamme de l’enveloppe: UL94-V0
      5. Température ambiante applicable: -40℃~+85℃
      6. Tension nominale de tenue aux impulsions: 4000V
      7. Câble applicable: 16/18AWG
        1.5/1.0mm²
      8. Force d’insertion et de retrait: Force d’Insertion ≈60N
        Force de retrait ≥150N
    1. Connecteur solaire en T BC05C (pour micro-onduleur)
    2. Connecteur solaire en T BC05C (pour micro-onduleur)
      1. Numéro de code PIN: 2P+PE
      2. Courant nominal du câble principal: 40A (câble en cuivre 10AWG/6mm²)
      3. Tension nominale du câble principal: 300V
      4. Courant nominal du câble de dérivation: 12A (câble en cuivre 16AWG/1.5mm²)
      5. Tension nominale du câble de dérivation: 300V
      6. Résistance de contact: ≤5mΩ
      7. Tension de tenue à la fréquence de puissance: 1500V AC
      8. Catégorie de surtension: Ⅲ

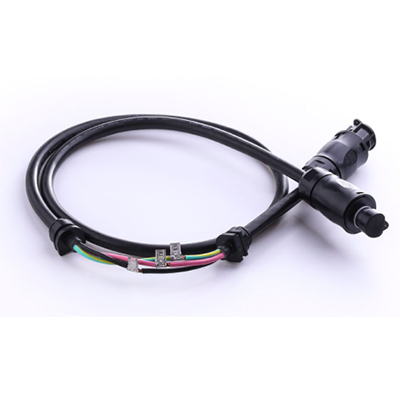

    1. Connecteur circulaire - Connecteur solaire avec Câble
    2. Connecteur circulaire - Connecteur solaire avec Câble
      Certifiés EN ou TUV, nos connecteurs circulaires solaires avec câbles ont été conçus pour la connexion entre panneaux solaires et micro-onduleurs ou onduleurs string. Ils sont fournis avec des câbles solaires de longueur et couleur personnalisables.
      Betteri peut personnaliser vos connecteurs et câbles solaires afin de répondre à tous vos besoins de projets photovoltaïques et garantir une connexion fiable et stable entre toutes les unités du système d'énergie solaire.
Caractéristiques
  • Certifiés TUV et CAS, nos connecteurs photovoltaïques se caractérisent par une excellente qualité et une grande performance.
  • Ils prennent en charge une installation rapide et facile sans la nécessité d’utiliser des outils supplémentaires.
  • Dotés d’une grande flexibilité, nos produits sont des solutions de connexion électrique fiable pour différentes sections de câbles.
  • Ils offrent d'excellentes performances mécaniques, électriques et environnementales avec une durée de vie prolongée.

Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
