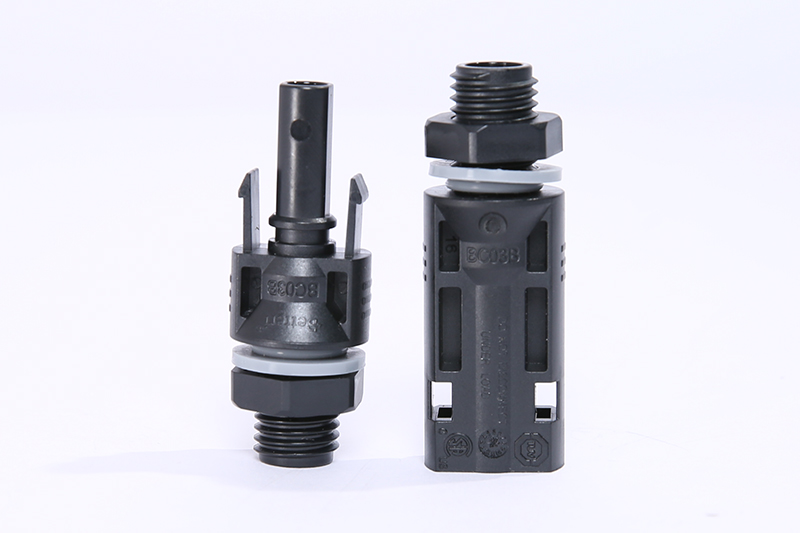

Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)

Connecteur photovoltaïque BC03B-ES (coupleur de câble femelle et mâle)

Conçu pour connecter des onduleurs, des panneaux photovoltaïques et des systèmes solaires, ce connecteur photovoltaïque assure une expérience simple et conviviale lors de l’installation et de la maintenance. Son design résistant au feu et son indice de protection IP67 en font un choix fiable pour diverses applications solaires. La compatibilité avec les connecteurs MC4 ajoute de la flexibilité, permettant une intégration transparente dans différents systèmes.

Demander un devis
Paramètres techniques
Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

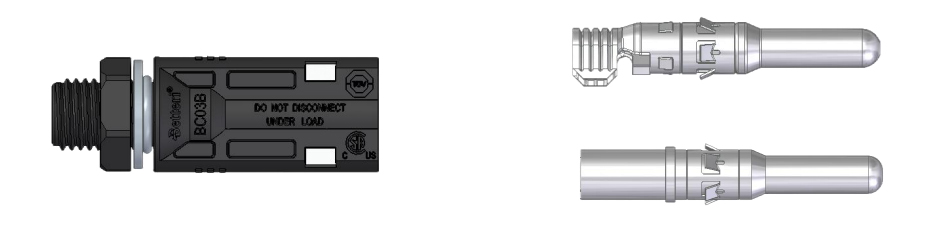

Coupleur femelle BC03B-ES

Connecteur photovoltaïque BC03H (coupleur de câble femelle et mâle)

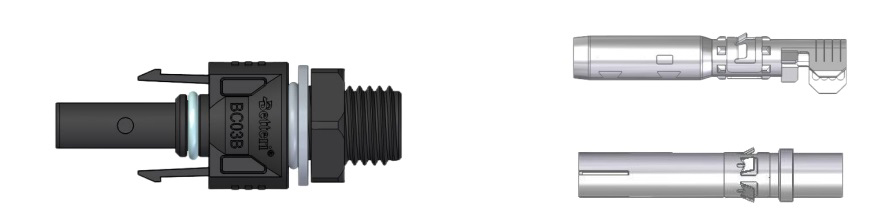

Coupleur mâle BC03B-ES

Général

Courant nominal 30A(TUV), 40A(CSA)
Tension nominale 1000V DC(TUV), 600/1000V DC(CSA)
Résistance d’isolation ≤0.5mΩ
Résistance d’isolation ≧400MΩ
Tension nominale de tenue aux impulsions 6000V
Catégorie de surtension Ⅲ
Degré de pollution 2
Indice d’étanchéité IP67(accouplé)
Indice d’inflammabilité UL94-V0
Classe de protection IEC Ⅱ
Température nominale -40℃~+85℃
Température de fonctionnement maximale 115℃

Catégorie

Genre du connecteur Mâle et femelle
Assemblage du dos de coque Sertissage droit
Filetage fixe métrique M12
Taille de la découpe du panneau ⌀12.5+0.2/0
Longueur du corps de vis 17mm

Données de connexion

Nombre de contacts 1 Pin
Calibre de fil applicable 2.5/4.0/6.0mm² ou 14/12/10AWG
Diamètre extérieur du câble 4.8~7.8mm

Matériau

Matériau du boîtier PC (Polycarbonate)
Matériau du contact Cuivre rouge (poinçonnage) / Alliage CuZn (découpe)
Surface de contact Étainé / Argenté
Joint d’étanchéité Silicium

Normes

EN 6285: 2014 IEC - Exigences et tests de sécurité
UL6703 USA et Canada - Exigences et tests de sécurité
Conforme RoHS oui

Dimensions

Longueur 52,0mm (mâle), 54,5mm (femelle)
Largeur 19.0mm
Hauteur 19.0mm
Poids 5g (mâle), 7g (femelle)
  • Certification TUV BC03B

Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
