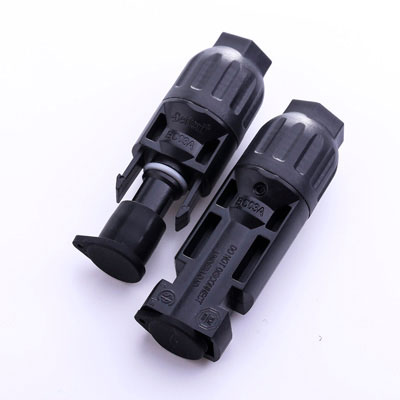

Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)

Connecteur Solaire PV BC03A
(pour la connexion de câbles photovoltaïques)

Produits selon les dernières technologies mises en vigueur, nos connecteurs photovoltaïques CC constituent une solution pratique et fiable pour une connexion sûre et rapide des installations photovoltaïques. Ces connecteurs sont rapides et faciles à installer, sans l’utilisation d’outils spéciaux. Ils sont compatibles avec d'autres connecteurs, tels que les connecteurs MC4. Notre société intègre un savoir-faire incomparable et une flexibilité remarquable permettant de livrer des connecteurs PV ayant une capacité de connexion impressionnante. L’adoption des presses à injecter avancées garantit également des produits de performances stables avec une durée de vie prolongée. Dotés d’une qualité supérieure ainsi qu’une haute fiabilité et précision, nos connecteurs photovoltaïques sont certifiés TUV et CSA. Par ailleurs, ils peuvent être utilisés sans aucun problème dans des environnements difficiles.

  • Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)
  • Connecteur photovoltaïque BC03A (Coupleur de câble femelle et mâle)
  • Tension nominale: 1000V
  • Courant nominal: 30A
  • Résistance de contact: ≤0.5mΩ
  • Endurance mécanique: ≥250 fois
  • Indice d'étanchéité: IP67 (1M，1H)
  • Indice d'inflammabilité: UL94-V0
  • Calibre du fil applicable: 2.5/4.0/6.0mm2
  • Diamètre extérieur du câble (OD): 5-6.8mm
Modèle BC03A-M-C24/BC03A-F-C24
Genre du connecteur mâle et Femelle
Style d'assemblage de la coque arrière A sertir droit
Général Courant nominal 30A
Tension nominale 1000V DC(TUV), 600/1000V DC(CSA)
Résistance de contact ≤0.5mΩ
Résistance d'isolement ≧400MΩ
Tension nominale de tenue aux chocs 6000V
Catégorie de surtension Ⅲ
Degré de pollution 2
Indice d'étanchéité IP67(accouplé)
Indice d'inflammabilité UL94-V0
Classe de protection de norme CEI Ⅱ
Température nominale -40℃~+85℃
Normes EN 6285: 2014 IEC - Exigences de sécurité et méthodes d'essai
UL6703 États-Unis et Canada - Exigences de sécurité et méthodes d'essai
Conformité RoHS Oui
Données de connexion Nombre de contacts 01 épingle
Calibre du fil applicable 2.5/4.0/6.0mm² ou 14/12/10AWG
Diamètre extérieur du câble 5~6.8mm
Matériaux Matériau du boîtier PC (Polycarbonate)
Matériau du contact Cuivre rouge (poinçonnage) / Alliage Cu-Zn (coupe)
Étamé / Argenté Étamé / Argenté
Joint d'étanchéité Silicium

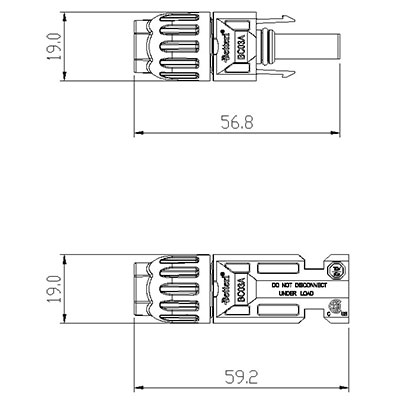

Dimensions Longueur 56.8mm(mâle), 59.2mm(Femelle)
Largeur 19.0mm
Hauteur 19.0mm
Poids 7.60g(mâle), 9.53g(Femelle)

Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
