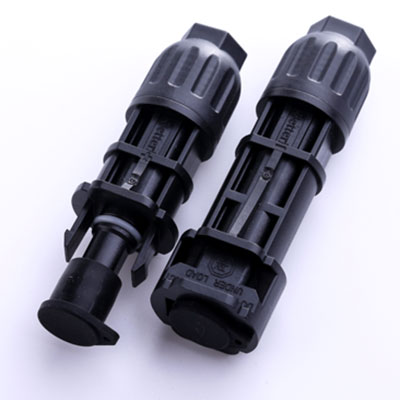

Connecteur photovoltaïque BC03C (Coupleur de câble femelle et mâle)
Intégrant les dernières technologies mises en vigueur, nos connecteurs photovoltaïques CC constituent une solution pratique et fiable pour une connexion sûre et rapide des installations photovoltaïques, notamment la connexion des panneaux solaires, onduleurs ou boîtes de jonction. Notre société possède un savoir-faire incomparable permettant de livrer des connecteurs PV avec une capacité de connexion impressionnante. Ces coupleurs présentent une forte résistance à la lumière ultraviolette, à la pulvérisation saline, aux températures élevées, aux vibrations et aux chocs électriques. De plus, ils offrent une performance stable, une durée de vie prolongée et une excellente étanchéité. Certifiés TUV, nos connecteurs DC peuvent être utilisés sans aucun problème dans des environnements difficiles.
- Tension nominale: 1500V DC TUV
- Courant nominal: 30A
- Résistance de contact: ≤0.5mΩ
- Endurance mécanique: ≥250 fois
- Indice d'étanchéité: IP67 (1M,1H)
- Indice d'inflammabilité: UL94-V0
- Calibre du fil applicable: 2.5/4.0/6.0mm2
- Diamètre extérieur du câble (OD): 5-6.8mm
- Système de verrouillage: Encliquetage
Genre du connecteur | Mâle |
Style d'assemblage de la coque arrière | A sertir droit |
Général
Courant nominal | 40A |
Tension nominale | 1500V DC(TUV) |
Résistance de contact | ≤0.5mΩ |
Résistance d'isolement | ≧400MΩ |
Tension nominale de tenue aux chocs | 8000V |
Catégorie de surtension | Ⅲ |
Degré de pollution | 2 |
Indice d'étanchéité | IP67 (accouplé) |
Indice d'inflammabilité | UL94-V0 |
Classe de protection de norme CEI | Ⅱ |
Température nominale | -40℃~+85℃ |
Données de connexion
Nombre de contacts | 01 Pin |
Calibre du fil applicable | 2.5/4.0/6.0mm² ou 14/12/10AWG |
Diamètre extérieur du câble | 5~6.8mm |
Matériaux
Matériau du boîtier | PC (Polycarbonate) |
Matériau du contact | Cuivre rouge (poinçonnage) / Alliage Cu-Zn (coupe) |
Surface de contact | Étamé / Argenté |
Joint d'étanchéité | Silicone |
Normes
EN 62852: 2014 | IEC - Exigences de sécurité et méthodes d'essai |
Conformité RoHS | Oui |

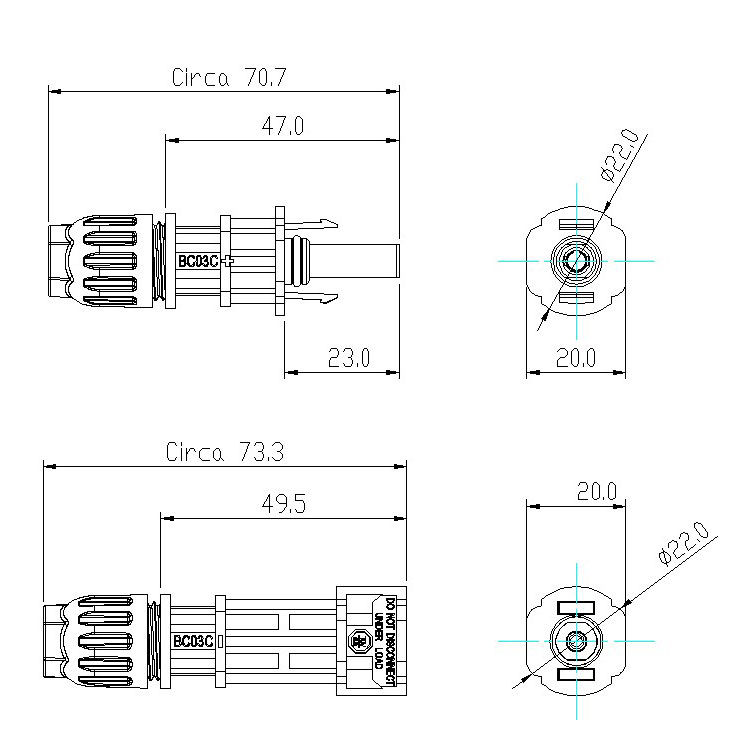

Dimensions
Longueur | 70mm |
Largeur | 22.0mm |
Hauteur | 20.0mm |
Poids | 12.7g |
Genre du connecteur | Femelle |
Style d'assemblage de la coque arrière | A sertir droit |
Général
Courant nominal | 40A |
Tension nominale | 1500V DC(TUV) |
Résistance de contact | ≤0.5mΩ |
Résistance d'isolement | ≧400MΩ |
Tension nominale de tenue aux chocs | 8000V |
Catégorie de surtension | Ⅲ |
Degré de pollution | 2 |
Indice d'étanchéité | IP67 (accouplé) |
Indice d'inflammabilité | UL94-V0 |
Classe de protection de norme CEI | Ⅱ |
Température nominale | -40℃~+85℃ |
Données de connexion
Nombre de contacts | 01 Pin |
Calibre du fil applicable | 2.5/4.0/6.0mm² ou 14/12/10AWG |
Diamètre extérieur du câble | 5~6.8mm |
Matériaux
Matériau du boîtier | PC (Polycarbonate) |
Matériau du contact | Cuivre rouge (poinçonnage) / Alliage Cu-Zn (coupe) |
Surface de contact | Étamé / Argenté |
Joint d'étanchéité | Silicone |
Normes
EN 62852: 2014 | IEC - Exigences de sécurité et méthodes d'essai |
Conformité RoHS | Oui |
Dimensions
Longueur | 73.2mm |
Largeur | 22.0mm |
Hauteur | 20.0mm |
Poids | 13g |
Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
-
