Le connecteur solaire est un connecteur à trois broches de faible courant CA de 300V/16A qui est conçu pour des applications extérieures et industrielles fiables. Ayant une structure compacte, un design économique et une protection IP68, le connecteur répond aux exigences d’un retardateur de combustion UL94-V0 (ou supérieures) et garantit un fonctionnement durable à l’extérieur.
Avec un mécanisme d’installation rapide et un design d’accouplement sécurisé de connexion et de verrouillage, ces connecteurs fournissent un haut niveau de sécurité et de commodité pour assurer l'assemblage en usine et l'installation sur site. Ceci les rend adaptables à une large variété de scénarios d'application.
Connecteurs CA de la série BC01B: Montage sur panneau & câblage sur site.

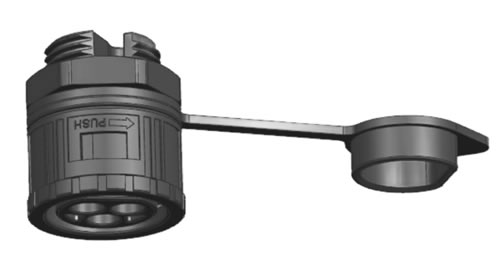

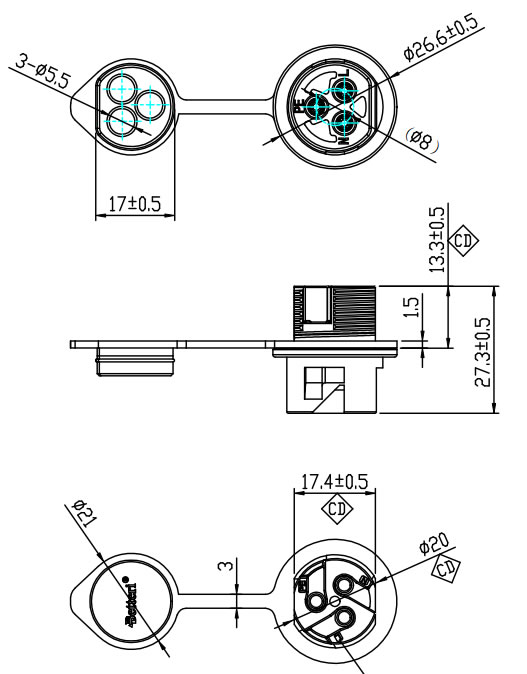

Connecteur femelle à montage sur panneau BCO1B-OFC-C

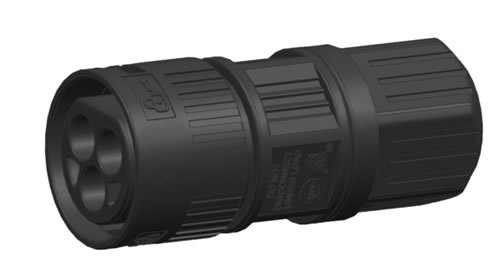

Connecteur mâle à câblage sur site BC01B-WMC-C01

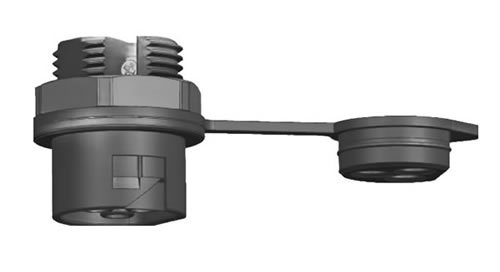

Connecteur mâle à montage sur panneau CO1B-OMC-C

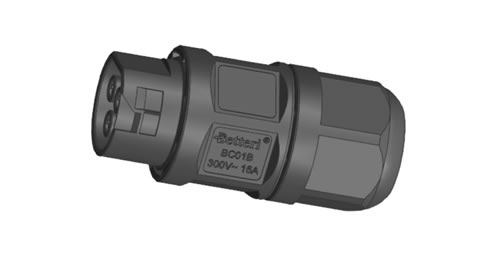

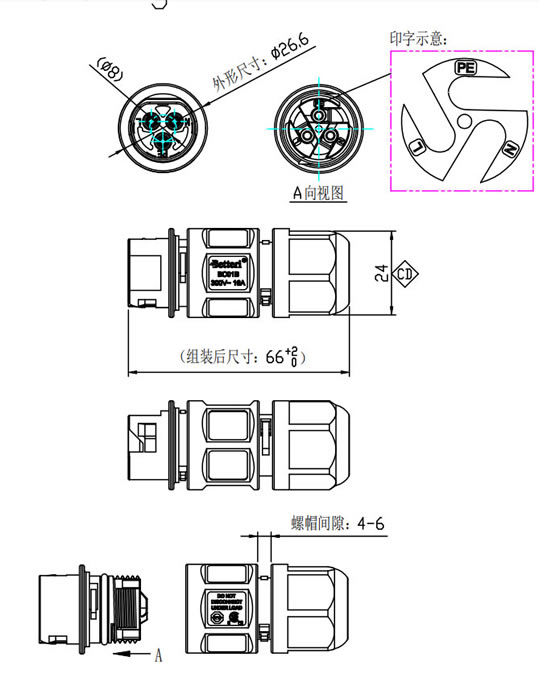

Connecteur femelle à câblage sur site BC01B-WFC-C01
Nombre de terminaux
3P(L, N, PE)
Courant nominal
16A
Tension nominale
300V
Tension de tenue à la fréquence de la puissance
4000V
Catégorie de surtension
Ⅲ
Niveaux de pollution
Ⅱ
Indice de protection IP
IP68(1m,1h)
Qualité ignifuge
UL94-V0 ou supérieur
Plage de la température ambiante
-40℃ à 85℃
Spécifications des câbles applicables
3C 14/16/18 AWG or 3G 2.5/1.5/1.0mm²
Force de rétention de verrouillage
≥150N
Cycles d'accouplement
≥400
Matériau du boîtier
PA66
Normes
UL6703A, IEC 61984
Conformité
RoHS, résistant aux UV
Caractéristiques
Configurations de connecteurs multiples : La série de connecteurs comprend les connecteurs mâles et femelles à montage sur panneau et ceux mâles et femelles à câblage sur site, ce qui permet une intégration flexible du système dans divers scénarios d'application.

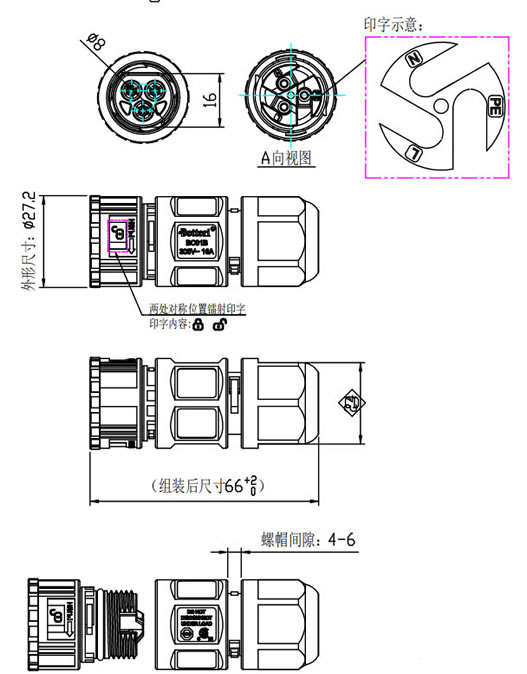

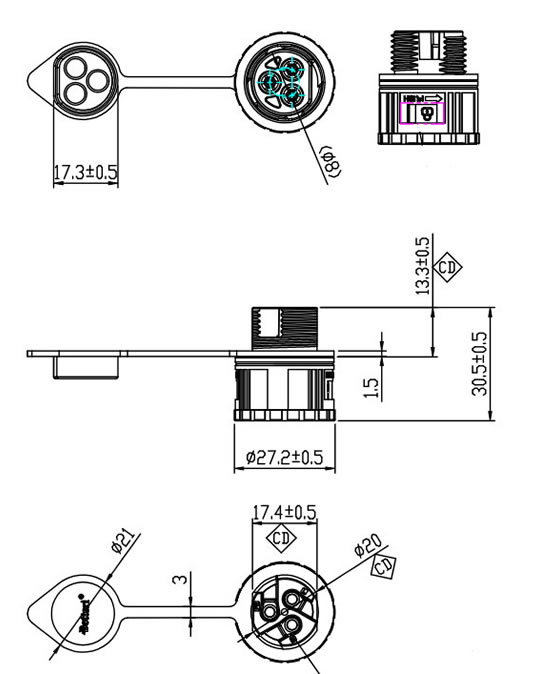

Dimensions compactes et optimisées : Assemblage accouplé panneau-câble (Longueur totale L = 75.24 mm, diamètre extérieur D = 26.6 mm), assemblage accouplé câble-câble (Longueur totale L = 130.0 mm, diamètre extérieur D = 26.6 mm)
Sélection de matériaux optimisée en termes de coûts : Pour équilibrer l'efficacité des coûts et la fiabilité du produit, les matériaux en nylon importés sont utilisés, garantissant ainsi une performance stable et une protection IP68 constante.
Indice de protection IP68 : Étanchéité à la poussière (niveau 6) et résistance à l'eau (niveau 8), convenable à une immersion dans 1 m de profondeur d’eau pendant 1 heure et sans fuite.
5.Ignifugation UL94-V0 : En conditions de test, après deux expositions à la flamme de 10 secondes chacune, la flamme s’éteint d’elle-même dans 30 secondes, réduisant significativement les risques d’incendie et améliorant la sécurité du système.
Mécanisme de verrouillage automatique : Les connecteurs mâles et femelles se verrouillent automatiquement une fois complètement insérés. La force de maintien après l'accouplement dépasse 200N, garantissant ainsi les connexions sécurisées et résistantes aux vibrations.

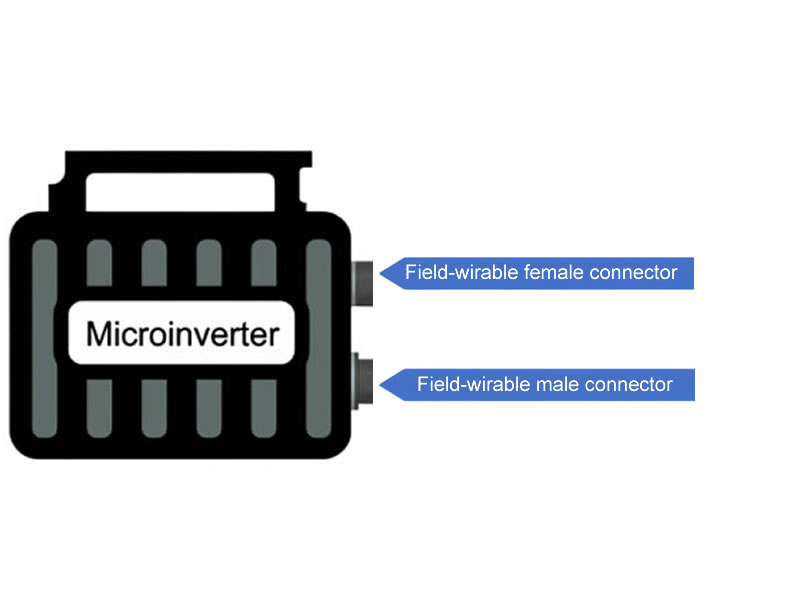

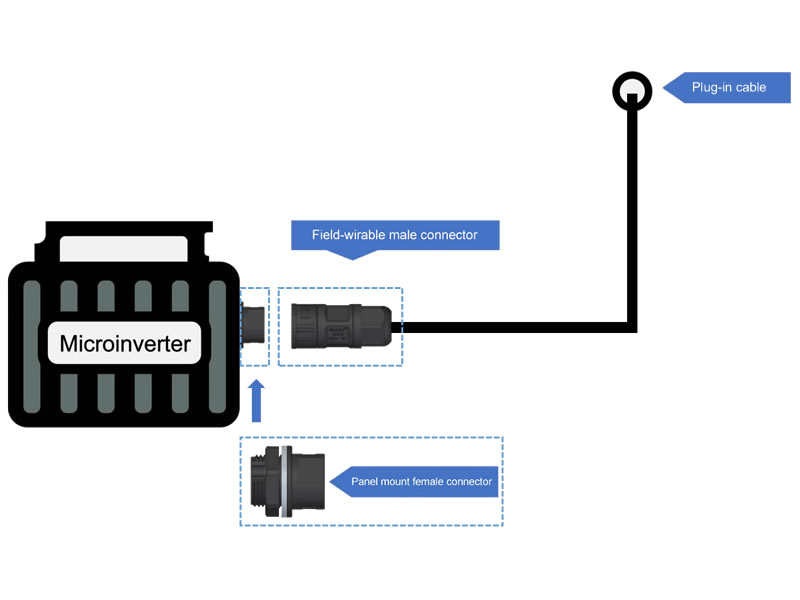

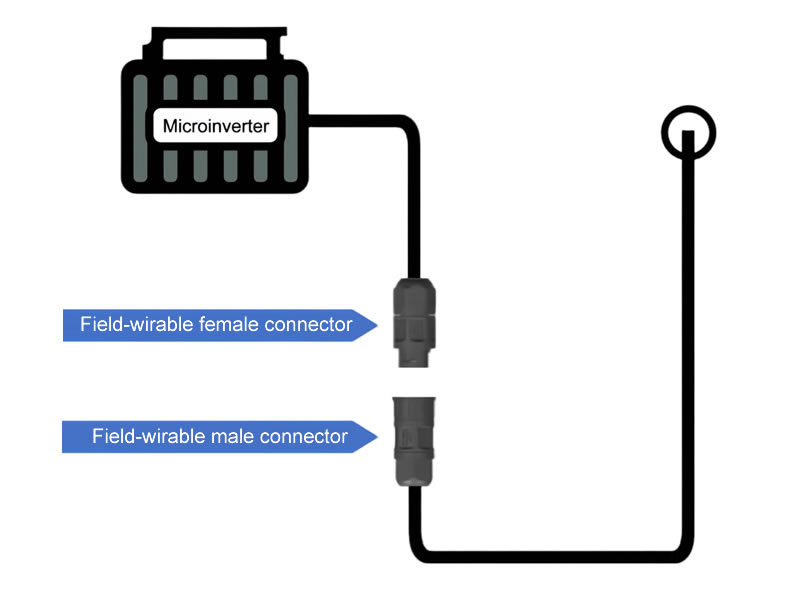

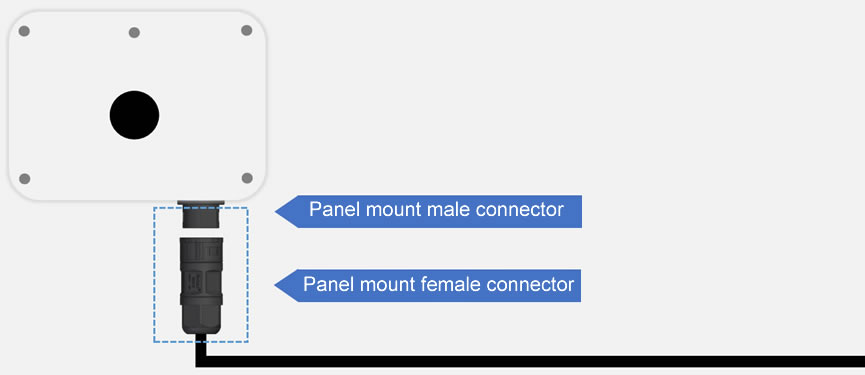

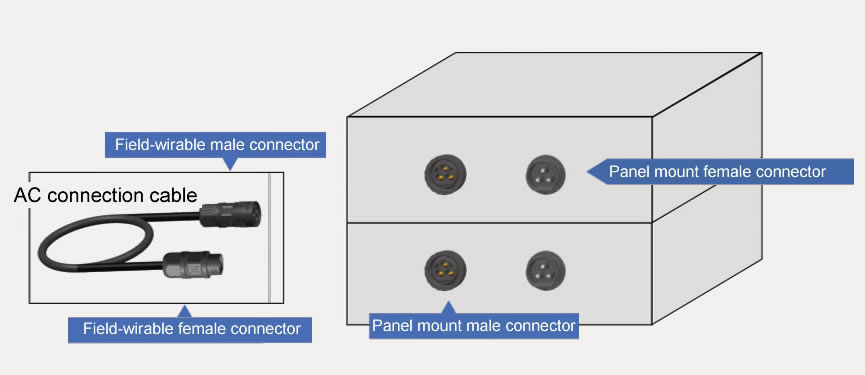

Configurations de connexion typiques des micro-onduleurs
