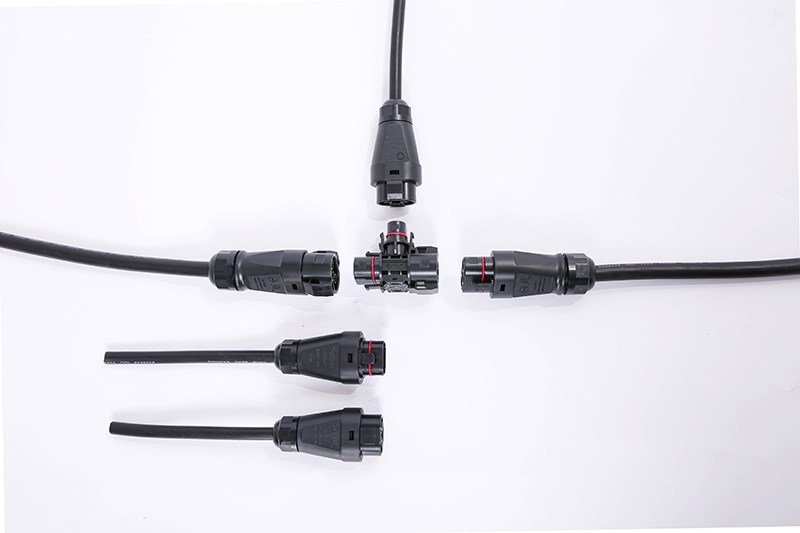

Connecteur solaire en T BC05C (pour micro-onduleur)
Le BC05C est un connecteur circulaire développé par Betteri pour répondre aux besoins du marché des micro-onduleurs photovoltaïques. Il fonctionne bien avec notre connecteur précédent BC05A et convient aux onduleurs de puissance supérieure. Ce connecteur solaire dispose d’un design à connexion rapide qui élimine le besoin de câblage manuel sur site, offrant plus de flexibilité, de facilité d’utilisation et de sécurité. Cela facilite l’installation et la combinaison des micro-onduleurs, idéal pour les installations solaires domestiques et commerciales.
- Spécification du câble principal : 300V, 40A (10AWG)
- Spécification du câble de dérivation : 300V, 12A (16AWG)
- Couleur : Noir
- Certificats:
Général
| Numéro de code PIN | 2P+PE |
| Courant nominal du câble principal | 40A (câble en cuivre 10AWG/6mm²) |
| Tension nominale du câble principal | 300V |
| Courant nominal du câble de dérivation | 12A (câble en cuivre 16AWG/1.5mm²) |
| Tension nominale du câble de dérivation | 300V |
| Résistance de contact | ≤5mΩ |
| Tension de tenue à la fréquence de puissance | 1500V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution de fermeture | 2 (accouplé) |
| Classe de protection | IP68(1m, 1h) |
| Force de retrait | 20~50N |
| Indice d’inflammabilité | UL94-V0 |
| Température nominale | -40℃~+85℃ |
Données de connexion
| Spécification du câble applicable | Câble principal: 14/12/10AWG; câble de dérivation: 16/18AWG |
| Diamètre extérieur du câble applicable | Câble principal: 10~13mm; câble de dérivation: 7~9.5mm |
| Système de verrouillage | Encliquetage |
Type de connexion
| Connexion du câble principal | Sertissage |
| Connexion du câble de dérivation | Sertissage |
Matériau
| Matériau du boîtier | PPE |
| Matériau de la borne | Alliage cuivre-zinc |
| Traitement de surface de la borne | étamé ; câble de dérivation: plaqué or |
| Matériau d’étanchéité | Caoutchouc de silicone |
Normes
| PPP 59015A:2013 | Norme de test TUV |
| ANSI/UL6703-2017 | Norme de test CSA |
Dimensions
| Longueur | 230mm |
| Largeur | 40mm |
| Hauteur | 134mm |
Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
-
