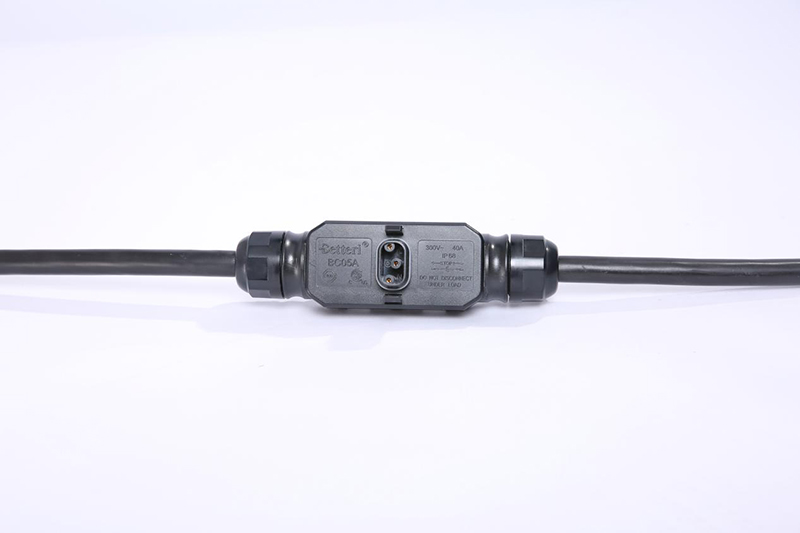

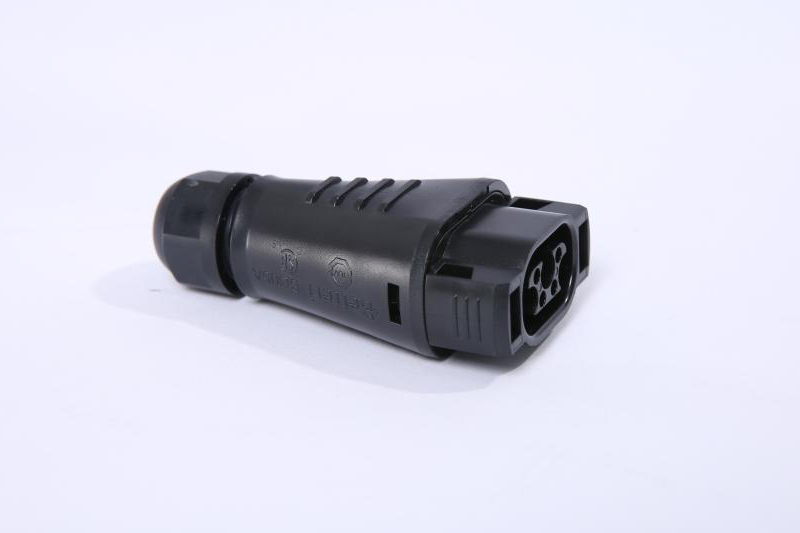

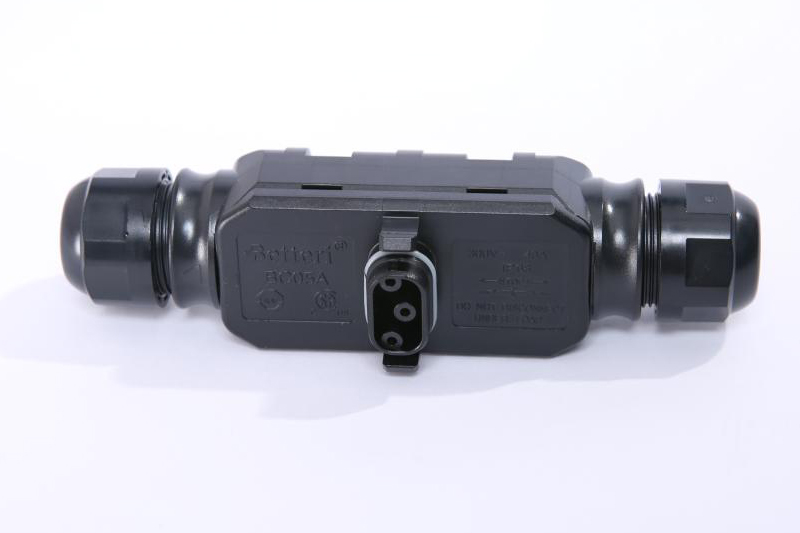

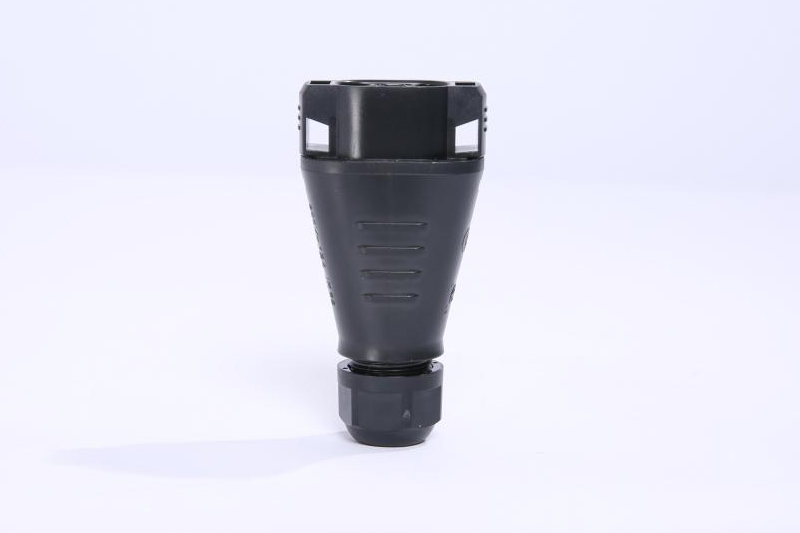

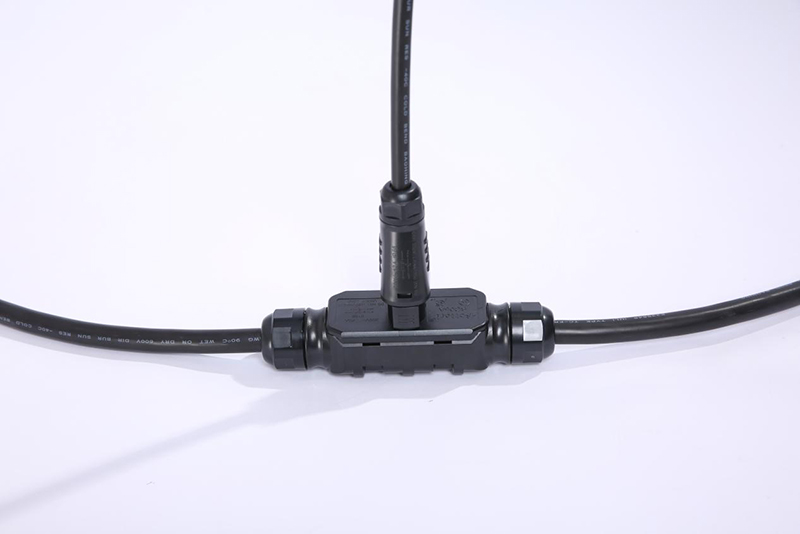

Connecteur Solaire à Trois Broches BC05A

Connecteur Solaire à Trois Broches BC05A
  • Connecteur Solaire à Trois Broches BC05A
  • Connecteur Solaire à Trois Broches BC05A
  • Connecteur Solaire à Trois Broches BC05A
  • Connecteur Solaire à Trois Broches BC05A
  • Connecteur Solaire à Trois Broches BC05A
    • Demander un devis

    Ce connecteur AC photovoltaïque est utilisé pour la connexion des micro-onduleurs et du câble de bus. L’utilisation de plastique d’ingénierie de haute qualité PPO/PC et l’excellente performance d’étanchéité garantissent la fiabilité et la performance. Ce connecteur PV présente également une excellente résistance aux rayons UV, aux embruns salins, aux hautes températures, aux vibrations et aux chocs.

    • Spécification du câble principal : 300V, 40A (10AWG)
    • Spécification du câble de dérivation : 300V, 12A (16AWG)
    • Couleur : Noir
    • Certificats:
      Connecteur Solaire à Trois Broches BC05A
      Connecteur Solaire à Trois Broches BC05A
    Paramètres techniques

    Général

    Numéro de code PIN 2P+PE
    Courant nominal du câble principal 40A (Utilisation de câble en cuivre10AWG/6mm²)
    Tension nominale du câble principal 300V
    Courant nominal du câble de dérivation 12A (Utilisation de câble en cuivre 16AWG/1.5mm²)
    Tension nominale du câble de dérivation 300V
    Résistance de contact ≤5mΩ
    Tension de tenue à la fréquence de puissance 1500V AC
    Catégorie de surtension Ⅲ
    Degré de pollution de fermeture 2 (accouplé)
    Classe de protection IP68(1m, 1h)
    Force de retrait 20~50N
    Indice d’inflammabilité UL94-V0
    Température nominale -40℃~+85℃

    Données de connexion

    Spécification du câble applicable Ligne principale: 14/12/10AWG dérivation: 16/18AWG
    Diamètre extérieur du câble applicable Ligne principale: 10~13mm; dérivation: 7~9.5mm
    Système de verrouillage Encliquetage (8mm)

    Type de connexion

    Connexion du câble principal Pression par vis
    Connexion du câble de dérivation Sertissage

    Matériau

    Matériau du boîtier PPE
    Matériau de la borne Alliage cuivre-zinc
    Traitement de surface de la borne Câble principal: étamé; câble de dérivation: plaqué or
    Matériau d’étanchéité Caoutchouc de silicone

    Normes

    PPP 59015A:2013 Norme de test TUV
    ANSI/UL6703-2017 Norme de test CSA
    Conformité RoHS oui

    Dimensions

    Longueur 150mm
    Largeur 40mm
    Hauteur 110mm
    Méthode de câblage
    Connecteur Solaire à Trois Broches BC05A

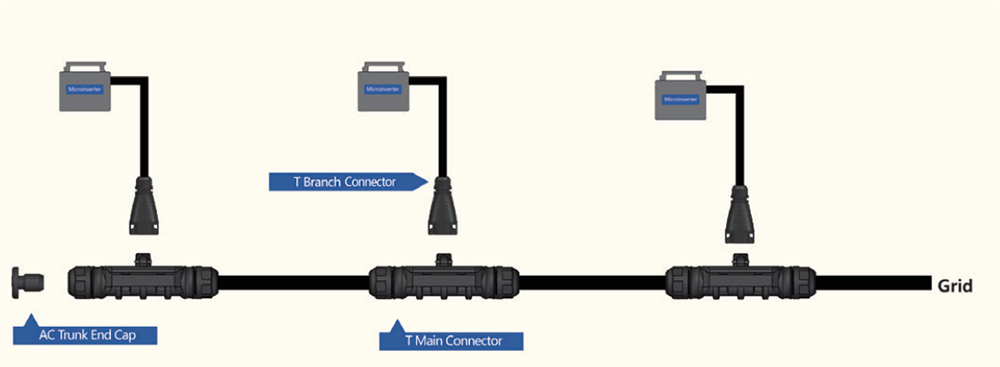

    Méthode de câblage (pour multi-onduleur)

    Connecteur Solaire à Trois Broches BC05A

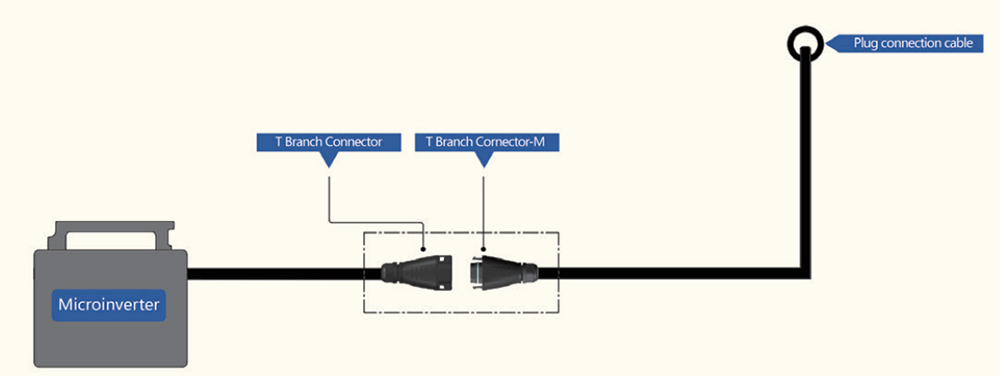

    Méthode de câblage (pour micro-onduleur unique)
