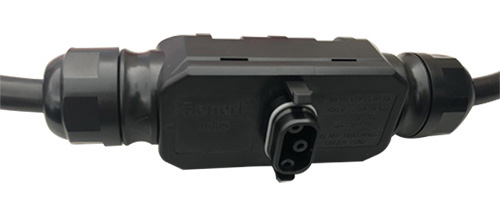

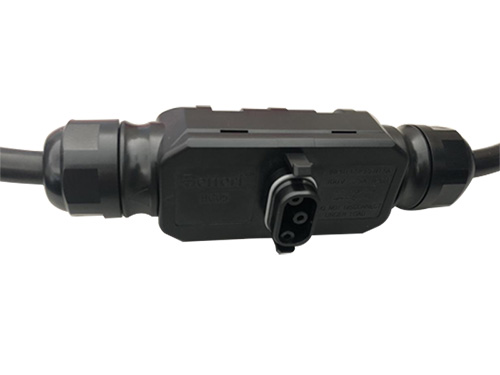

Connecteur circulaire 3 broches BC05 (pour micro onduleur)

Ce produit a été abandonné et retiré de nos rayons.

Betteri est l'un des principaux fabricants de connecteurs circulaires innovants de haute qualité et de longue durée de vie. Ces connecteurs photovoltaïques constituent une solution pratique pour une connexion sûre et rapide des micro-onduleurs et des câbles de bus. Nous offrons des services d'ingénierie avancés en matière de plastique PPO/PC et une fabrication fiable et de précision assurant une excellente performance d’étanchéité. Ce connecteur PV est également doté d’une excellente résistance à la lumière UV, à la pulvérisation de sel, aux températures élevées, aux vibrations et aux chocs. Notre vaste gamme de produits répond aux exigences de plusieurs pays partout dans le monde.

BC05
Connecteur circulaire 3 broches BC05 (pour micro onduleur)
Connecteur circulaire 3 broches BC05 (pour micro onduleur)
  • Noyaux d’électrodes: Trois noyaux
  • Courant et tension nominale de la ligne principale: 300V 30A
  • Courant et tension nominale de la branche: 300V 8A
  • Indice d'étanchéité: IP68 (1.5m, 24h)
  • Indice d’inflammabilité: UL94-V0
  • Résistance d’isolement: >5MΩ
  • Tension d’isolement: 1500V AC (10mA, 1Min)
Paramètres techniques

Général

Nombre de contacts 2P+PE
Courant nominal de la ligne principale 32A (Utilisation de câble de cuivre 10AWG/6mm²)
Tension nominale de la ligne principale 300V
Courant nominal de la branche 12A (Utilisation de câble de cuivre 16AWG/1.5mm²)
Tension nominale de la branche 300V
Résistance de contact ≤5mΩ
Tension de tenue pour fréquence et puissance 1500V AC
Catégorie de surtension Ⅲ
Degré de pollution 2 (accouplé)
Classe de protection IP68 (1.5m, 24 h)
Force de retrait 50~100N
Indice d'inflammabilité UL94-V0
Température nominale -40℃~+85℃

Données de connexion

Spécification du câble applicable Ligne principale: 14/12/10AWG; Branche: 16/18AWG
Diamètre extérieur du câble applicable Ligne principale: 10~13mm; Branche: 7~9.5mm
Système de verrouillage Encliquetage
Connexion de ligne principale Pression de vis
Connexion de la branche Sertissage

Materia

Matériau du logement PPE
Matériau du terminal Alliage de zinc et de cuivre
Traitement de surface du terminal Ligne principale: plaqué en étain; Branche: plaqué or
Joint d'étanchéité Caoutchouc de silicone

Normes

PPP 59015A:2013 Norme d’essai TUV
ANSI/UL6703-2017 Norme d’essai CSA
Conformité RoHS Oui

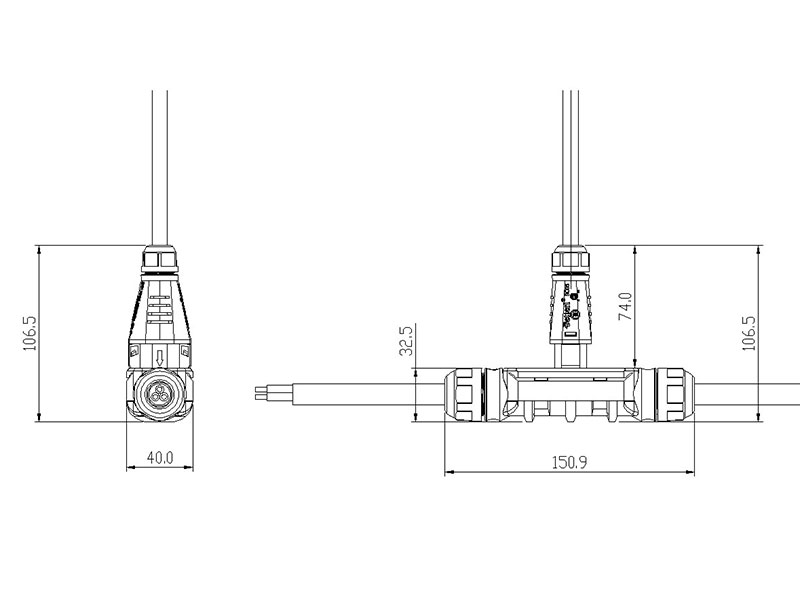

Dimensions

Longueur 150mm
Largeur 40mm
Hauteur 110mm
