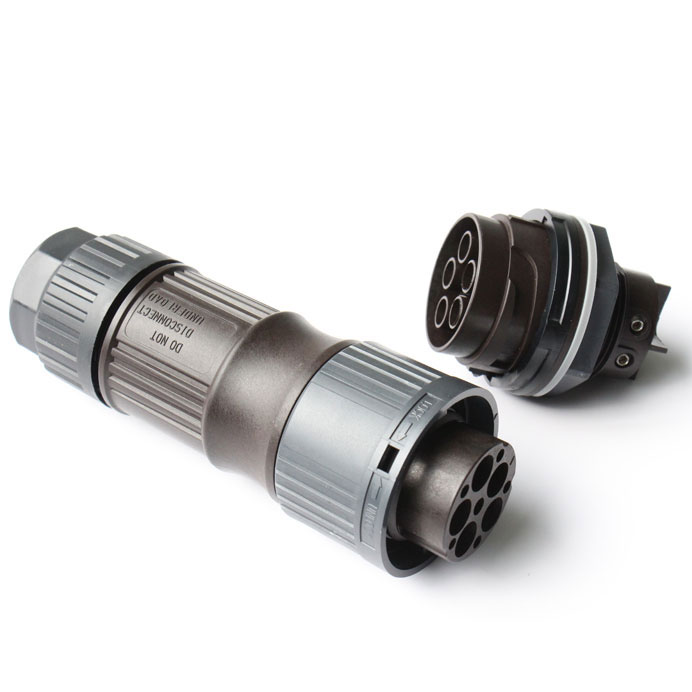

Connecteur circulaire BC02 (Cinq broches)

Ce produit a été abandonné et retiré de nos rayons.

Betteri est l'un des principaux fournisseurs mondiaux de connecteurs circulaires innovants de haute qualité. Nous offrons des services d'ingénierie avancés, un support client dédié et des capacités de fabrication remarquables. Nos connecteurs photovoltaïques AC triphasés constituent une solution pratique pour une connexion sûre et rapide des onduleurs de branche de moyenne puissance. Ces coupleurs offrent une forte résistance à la lumière ultraviolette et aux températures élevées. Son logement est fait d’un matériau PA66 importé de qualité supérieure. La stabilité et la fiabilité sont garanties grâce au système de couplage par encliquetage.

  • Gamme de puissance: 20kw-30kw, triphasé
  • Tension nominale: 690V (TUV)
  • Courant nominal: 50A（10mm2）
  • Noyaux d'électrode: 4P+PE
  • Résistance de contact: ≤5mΩ
  • Indice d'étanchéité: IP67 (1m, 30m)
  • Calibre du fil applicable: 4-16mm2
  • Diamètre extérieur du câble (OD): 15-24mm
  • Température nominale: -40℃~+85℃
BC02(H9)
Connecteur circulaire BC02 (Cinq broches)
Connecteur circulaire BC02 (Cinq broches)
Connecteur circulaire BC02 (Cinq broches)
  • Numéro d’article (TUV, CQC 690V): BC02-5M65-19 (Câble: 6/10/16 mm²)
  • Numéro d’article (TUV, CQC 690V): BC02-5F65-09(Câble:6/10/16mm2)
Paramètres techniques

Général

Nombre de contacts 4P+PE
Courant nominal 50A (Lorsque vous utilisez un fil de 10mm².)
Tension nominale 690V
Résistance de contact ≤1mΩ
Tension assignée de tenue aux chocs 6000V AC
Catégorie de surtension Ⅲ
Degré de pollution 2 (accouplé)
Indice d'étanchéité IP67 (1m, 30min)
Force d’insertion et de retrait 50~100N
Indice d'inflammabilité UL94-V0
Température nominale -40℃~+85℃

Données de connexion

Calibre du fil applicable 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG
Diamètre extérieur du câble 15~24mm
Système de verrouillage A baïonnette

Modèle

Genre du connecteur Mâle
Connexion du câblage Type vis
Taille de la vis M4X0.7 (“--”type)

Normes

PPP 59015A:2013 TUV- Exigences de sécurité et méthodes d'essai
Conformité RoHS Oui

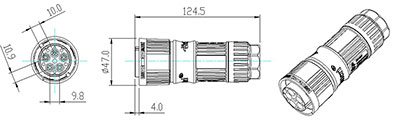

Dimensions

Longueur 47.0mm
Largeur 47.0mm
Hauteur 124.5mm
BC02(H6)
  • Numéro d’article (TUV, CQC 690V): BC02-5M65-16(Câble:2.5/4/6mm2)
  • Numéro d’article (TUV, CQC 690V): BC02-5F65-06 (Câble: 2.5/4/6 mm²)
Paramètres techniques

Général

Nombre de contacts 4P+PE
Courant nominal 50A (Lorsque vous utilisez un fil de 10mm².)
Tension nominale 690V
Résistance de contact ≤1mΩ
Tension assignée de tenue aux chocs 6000V AC
Catégorie de surtension Ⅲ
Degré de pollution 2 (accouplé)
Indice d'étanchéité IP67 (1m, 30min)
Force d’insertion et de retrait 50~100N
Indice d'inflammabilité UL94-V0
Température nominale -40℃~+85℃

Données de connexion

Calibre du fil applicable 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG
Diamètre extérieur du câble 15~24mm
Système de verrouillage A baïonnette

Modèle

Genre du connecteur Femelle
Connexion du câblage Type vis
Taille de la vis M4X0.7 (“--”type)
Filetage métrique fixe M32
Taille de découpe du panneau Φ32.3+0.2/0

Matériaux

Matériau diélectrique du logement PA66 (25% GF)
Matériau du contact Alliage Cu-Zn
Surface de contact Argenté
Joint d'étanchéité Silicone

Normes

PPP 59015A:2013 TUV- Exigences de sécurité et méthodes d'essai
Conformité RoHS Oui

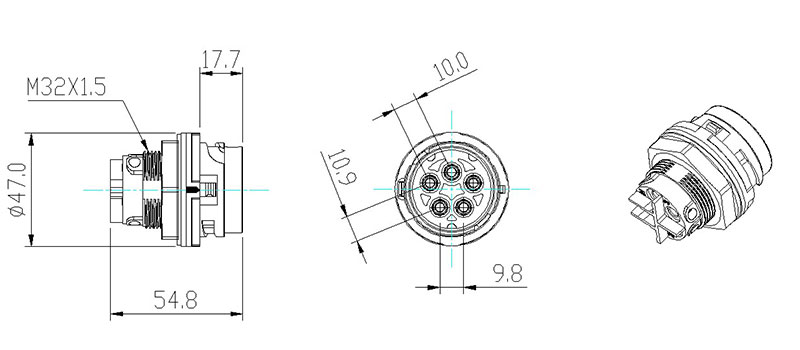

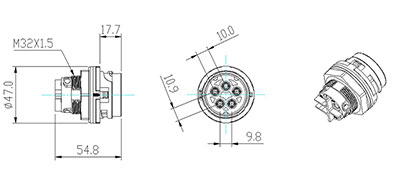

Dimensions

Longueur 47.0mm
Largeur 47.0mm
Hauteur 54.8mm

Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
