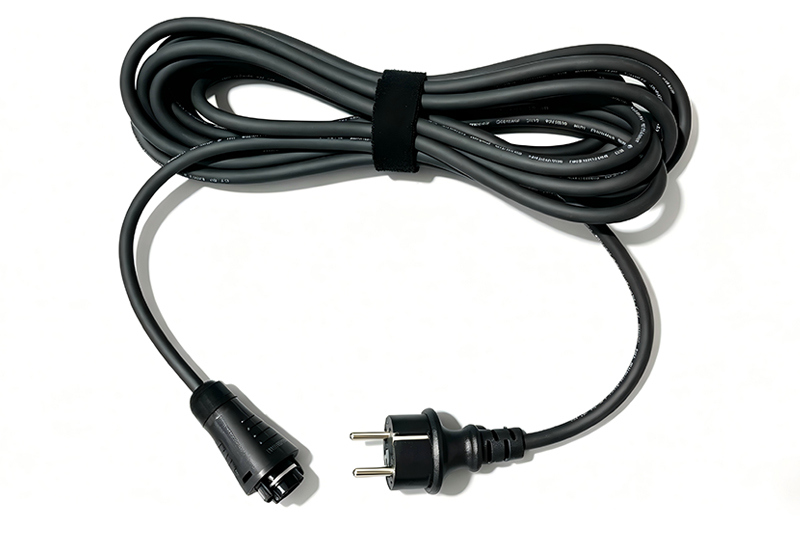

Câble solaire AC avec fiche Schuko CEE 7/7 et connecteur BC05A

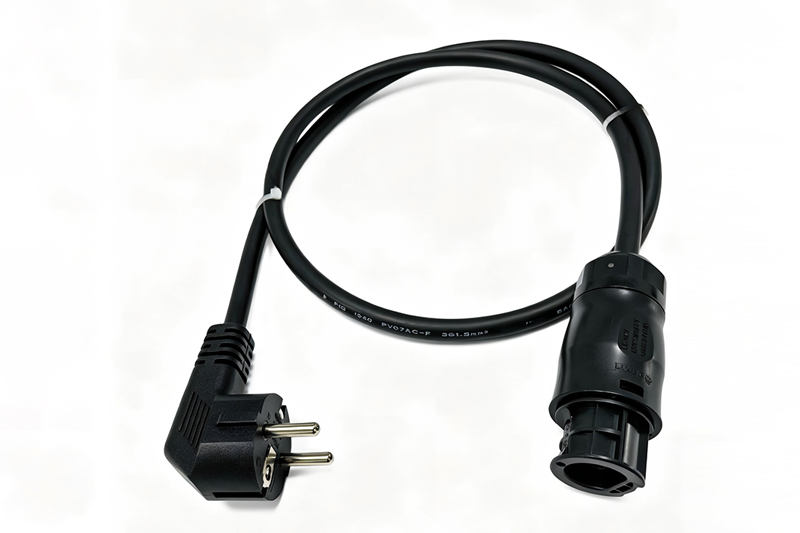

Cet ensemble de câble intègre une fiche européenne CEE 7/7 Schuko avec un connecteur photovoltaïque AC Betteri série BC05A. Il est conçu pour la connexion côté AC des systèmes de micro-onduleurs solaires, des équipements PV et des applications de stockage d’énergie sur les marchés européens et dans les autres régions utilisant des fiches compatibles CEE 7/7 Schuko.

Demander un devis

Paramètres techniques

Article	Spécification
Modèle de fiche	ZH-1, ZH-3
Courant nominal (côté fiche)	16 A
Tension nominale (côté fiche)	250 V AC
Type de fiche	CEE 7/7 européenne, Schuko
Modèle de connecteur solaire AC	BC05A (personnalisable)
Type de connecteur	Connecteur solaire AC compatible avec les micro-onduleurs et les systèmes photovoltaïques côté AC
Conformité environnementale	RoHS, REACH

Caractéristiques

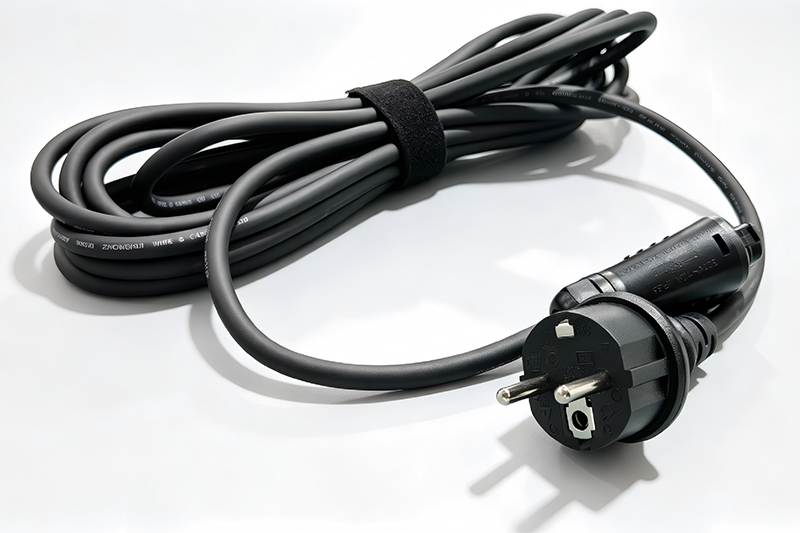

Structure de la fiche CEE 7/7 : La fiche Schuko CEE 7/7 possède deux broches rondes et une conception de mise à la terre hybride. Elle intègre des contacts de terre latéraux pour les prises de type F et un contact de terre pour les prises de type E, ce qui permet une compatibilité avec les systèmes de prises Schuko CEE 7/3 et les prises françaises CEE 7/5. Cette conception convient à un large éventail d’installations photovoltaïques en Europe.
Compatibilité avec les connecteurs PV : L’ensemble est équipé d’un connecteur AC Betteri série BC05A, adapté aux micro-onduleurs compatibles et aux systèmes photovoltaïques côté AC. Le connecteur assure une transmission électrique stable entre le micro-onduleur et le point de connexion côté réseau.
Prise en charge des certifications : La fiche peut être fournie avec des options de certification VDE, TÜV Rheinland, KEMA-KEUR, NF, CEBEC, NEMKO, SEMKO, FIMKO et DEMKO. Le connecteur AC peut être configuré pour répondre aux exigences internationales de sécurité applicables.
Conformité environnementale : L’ensemble de câble complet peut être fourni dans des configurations conformes RoHS et REACH, afin de répondre aux exigences environnementales des marchés photovoltaïques internationaux.
Configuration personnalisée : La longueur du câble, le matériau d’isolation, le matériau de gaine et la terminaison du connecteur peuvent être personnalisés selon les besoins de différents projets solaires.

Applications

Connexion panneau solaire-onduleur pour les systèmes photovoltaïques résidentiels et commerciaux sur les marchés utilisant la norme CEE 7/7
Connexion d’alimentation pour les systèmes de stockage d’énergie photovoltaïque
Alimentation des micro-onduleurs solaires, optimiseurs et équipements de surveillance PV
Câblage photovoltaïque personnalisé pour les projets sur les marchés européens

Remarques

La fiche Schuko CEE 7/7 adopte une conception avec mise à la terre de sécurité et contribue à la conformité aux exigences européennes de sécurité électrique.
Le connecteur PV BC05A offre un indice de protection IP68 contre la poussière et l’eau, ce qui le rend adapté aux installations photovoltaïques extérieures.
La longueur du câble, la terminaison du connecteur et le matériau du câble peuvent être personnalisés selon les exigences spécifiques du système PV.
Chaque ensemble complet est soumis à des tests de performance électrique et de sécurité à 100 % avant livraison.
