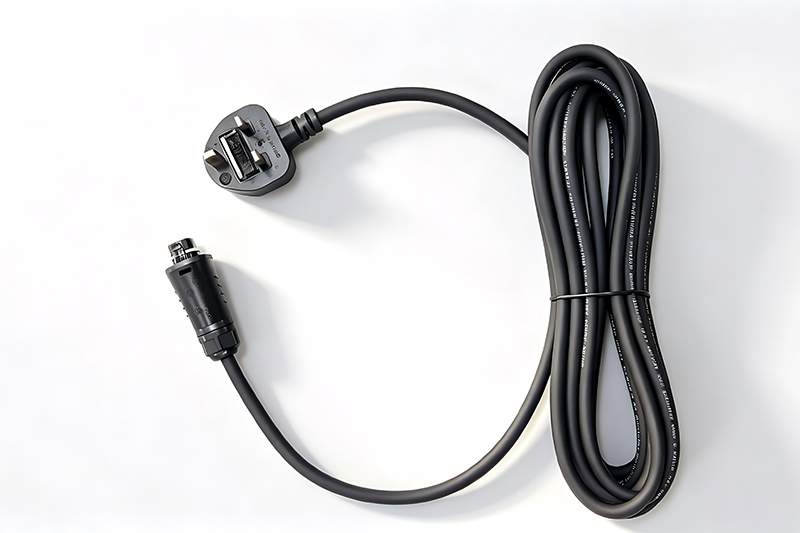

    Cet ensemble de câble associe une fiche secteur Type G avec fusible, conforme au format de sécurité BS 1363, à un connecteur solaire AC Betteri. Il est conçu pour la connexion côté AC des systèmes de micro-onduleurs solaires, des équipements photovoltaïques et des applications de stockage d’énergie au Royaume-Uni, en Arabie saoudite, dans les pays du CCG, en Irlande, à Chypre, à Malte, en Malaisie, à Singapour, à Hong Kong et dans les autres marchés utilisant des fiches Type G.

    Paramètres techniques
    Article Spécification
    Modèle de fiche ZH-61A (Type G / BS 1363)
    Courant nominal (côté fiche) 3 A, 5 A, 10 A, 13 A
    Tension nominale (côté fiche) 250 V AC
    Type de fiche Type G (norme Royaume-Uni / Golfe)
    Modèle de connecteur solaire AC BC01 (personnalisable)
    Type de connecteur Connecteur solaire AC compatible avec les micro-onduleurs et les systèmes photovoltaïques côté AC
    Caractéristiques

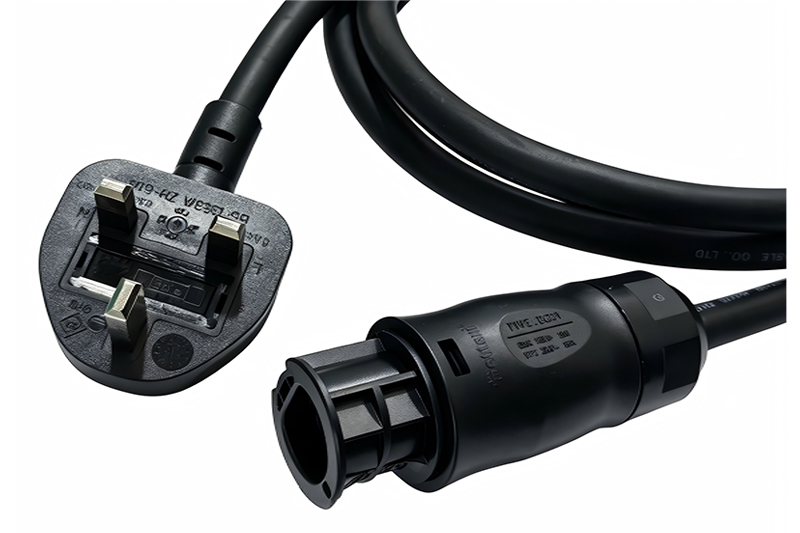

    • Structure de la fiche Type G : La fiche Type G comporte trois broches rectangulaires disposées en triangle et un fusible de sécurité intégré. Le calibre du fusible peut être choisi selon l’application, par exemple 3 A pour les équipements photovoltaïques de faible puissance ou 13 A pour les équipements PV et dispositifs de stockage d’énergie à charge plus élevée. Le système de prises avec obturateurs utilisé dans les installations BS 1363 aide à prévenir les contacts accidentels et améliore la sécurité d’utilisation.
    • Compatibilité avec les connecteurs PV : L’ensemble est compatible avec les connecteurs solaires AC Betteri et conçu pour répondre aux exigences de sécurité des connecteurs selon la norme IEC 61984:2008. Il assure une connexion AC fiable pour les systèmes solaires, y compris les micro-onduleurs et les équipements photovoltaïques associés.
    • Prise en charge des certifications : La fiche peut être fournie avec des options de certification ASTA et GCC. Le connecteur solaire AC peut être configuré pour répondre aux exigences UL, TÜV et IEC pertinentes selon les besoins du projet et du marché.
    • Conformité environnementale : L’ensemble complet peut être fourni dans des configurations conformes RoHS et REACH afin de répondre aux exigences de conformité des marchés photovoltaïques internationaux.
    • Configuration personnalisée : La longueur du câble, le matériau d’isolation, le matériau de gaine, la terminaison du connecteur et le calibre du fusible peuvent être personnalisés selon les exigences spécifiques de l’installation.
    Applications
    • Connexion côté AC pour les systèmes solaires résidentiels et commerciaux sur les marchés utilisant la fiche Type G
    • Connexion d’alimentation pour les systèmes de stockage d’énergie photovoltaïque
    • Alimentation des micro-onduleurs solaires, optimiseurs et équipements de surveillance PV
    • Câblage photovoltaïque personnalisé pour les projets au Royaume-Uni, en Arabie saoudite et dans les pays du CCG
    Remarques
    • Le fusible intégré dans la fiche Type G assure une protection contre les surintensités pour les équipements PV et contribue à la conformité aux réglementations britanniques de sécurité électrique selon le système BS 1363.
    • Les connecteurs PV des séries BC01/BC05A offrent un indice de protection IP68 contre la poussière et l’eau, ce qui les rend adaptés aux installations photovoltaïques extérieures.
    • La longueur du câble, la terminaison du connecteur et le calibre du fusible peuvent être personnalisés selon les exigences spécifiques du système PV.
    • Chaque ensemble complet est soumis à des tests de performance électrique et de sécurité à 100 % avant livraison.

    Betteri vous propose ses connecteurs solaires et accessoires pour équipements solaires fabriqués selon vos exigences spécifiques. Etant un distributeur fiable de composants électroniques dans le domaine de l'énergie solaire, les clients partout dans le monde sont satisfaits de nos produits. Nous sommes à votre disposition pour des solutions de produits solaires destinées à l'interconnexion de vos systèmes photovoltaïques.
